Dům pod ořechem

Studie rodinného domu · jižní Morava

Dům pod ořechem

Jedno podlaží, krytá terasa a zahrada se starým ořechem a bazénem.

Dům je vymyšlený. Slunce, teplo i ceny jsou spočítané doopravdy.

Posouvejte dolů, den poběží s vámi

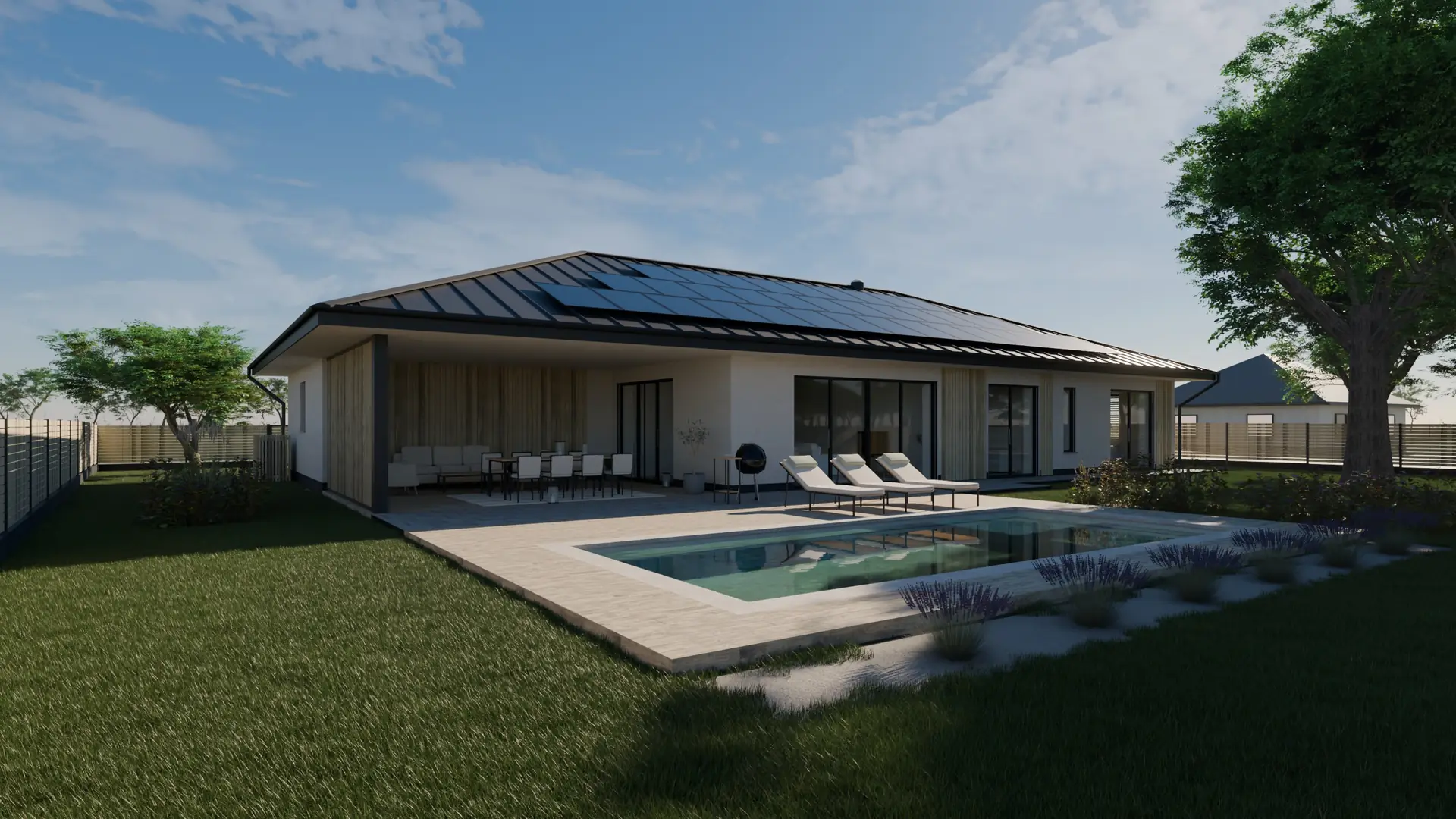

Ráno

Slunce vychází ve 4:48 na severovýchodě a táhne přes zahradu dlouhé stíny.

Poledne

Slunce stojí nejvýš ve 12:55, 64° nad obzorem. Přesah střechy 0,8 m stíní většinu jižního skla.

Večer

Nízké slunce se opře do terasy. Natočené lamely jí vrátí stín.

Po západu

Slunce zapadá ve 21:03. V domě se rozsvítí.

Nasimulovat jiný den

21. června8:00

Dům

Jedno podlaží, zahrada na dosah

166,4 m²

užitná plocha bez garáže

5+kk

dispozice

1 179 m²

pozemek

23,5 × 12,3 m

vnější rozměry

Plochy, rozměry a dispozice, jak je kreslí půdorys.

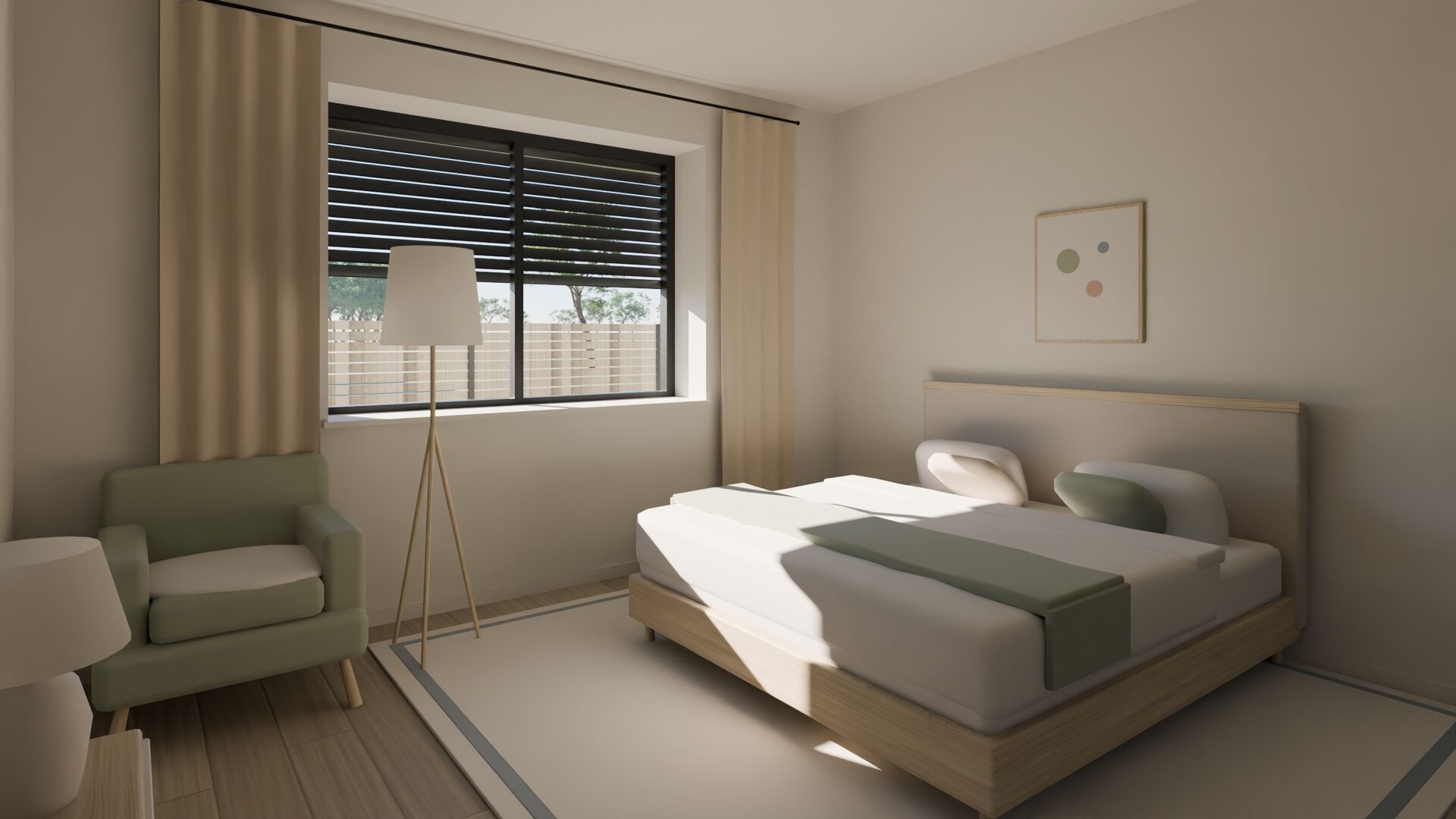

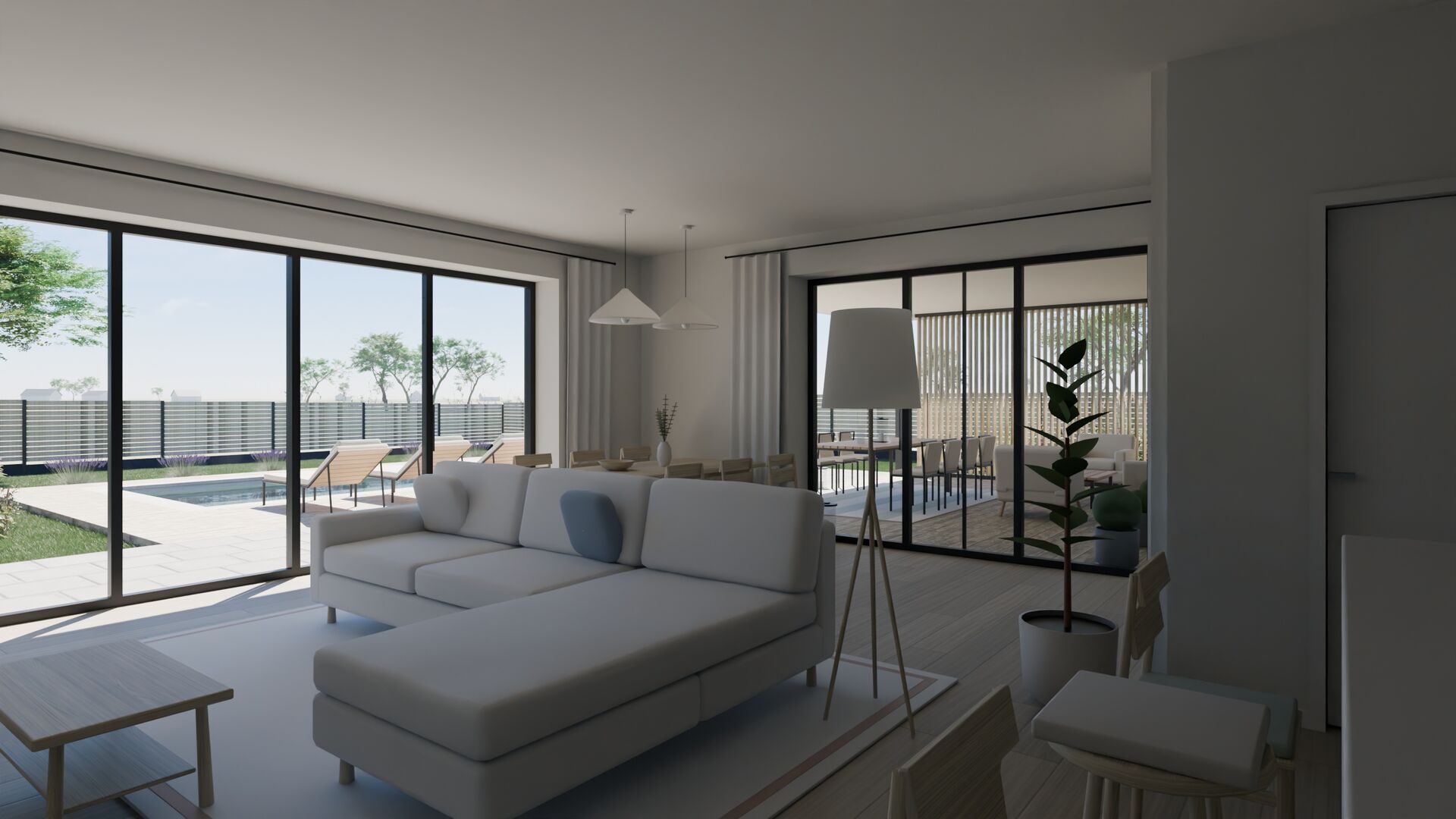

Přízemní dům pro čtyřčlennou rodinu. U ulice leží garáž, vstup a pracovna. Posuvné prosklené stěny otevírají obývací pokoj s kuchyní i oba dětské pokoje na jih do zahrady, ložnice rodičů míří na východ. Krytou terasu v rohu domu stíní od západu otočné dřevěné lamely, před ní leží bazén.

Terasa pod střechou

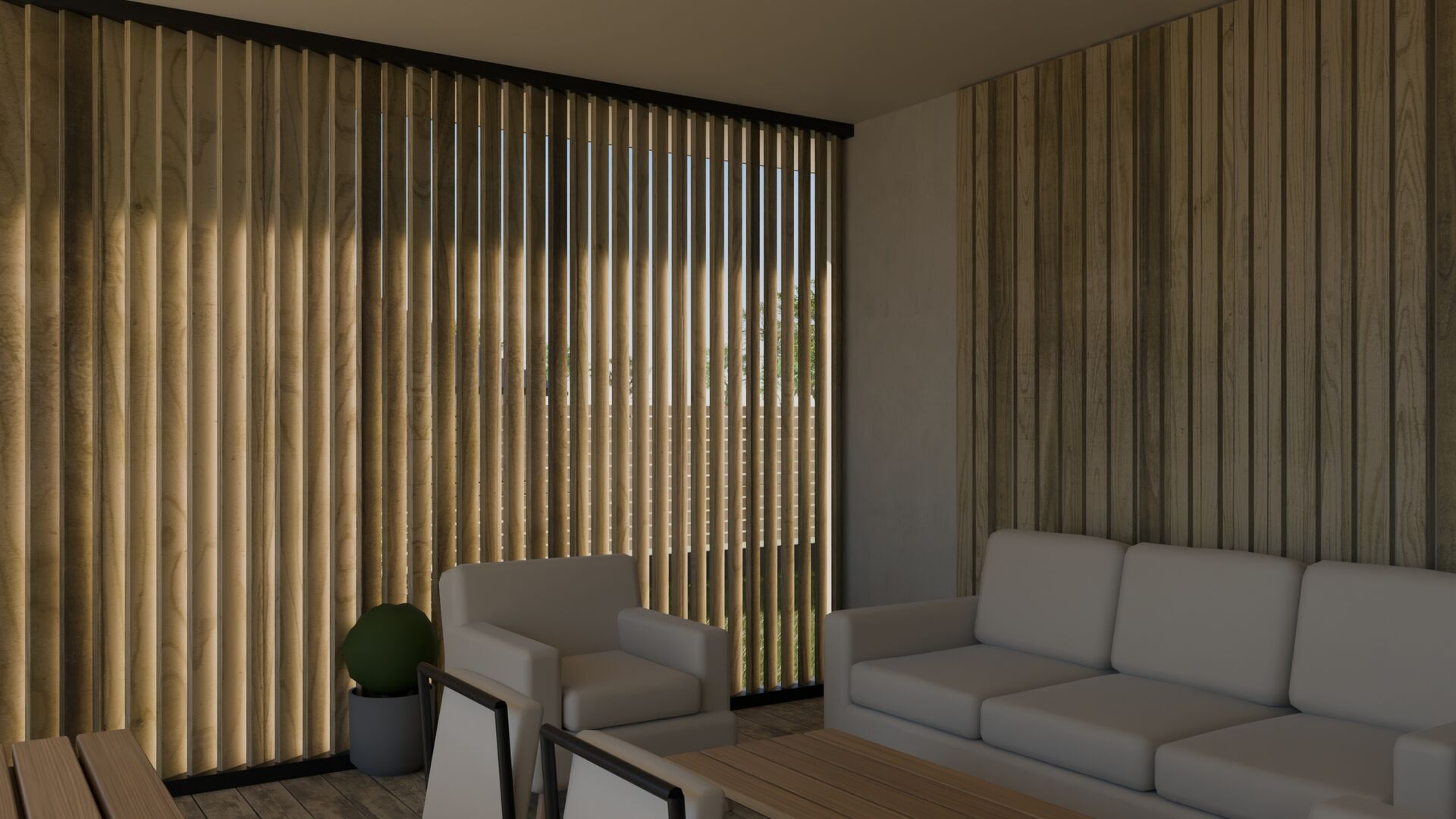

35,9 m² terasy, celá pod střechou. Natáčecí dřevěné lamely chrání terasu před nízkým sluncem.

Bazén

Hladina 28,0 m², hloubka 1,4 m.

Valbová střecha

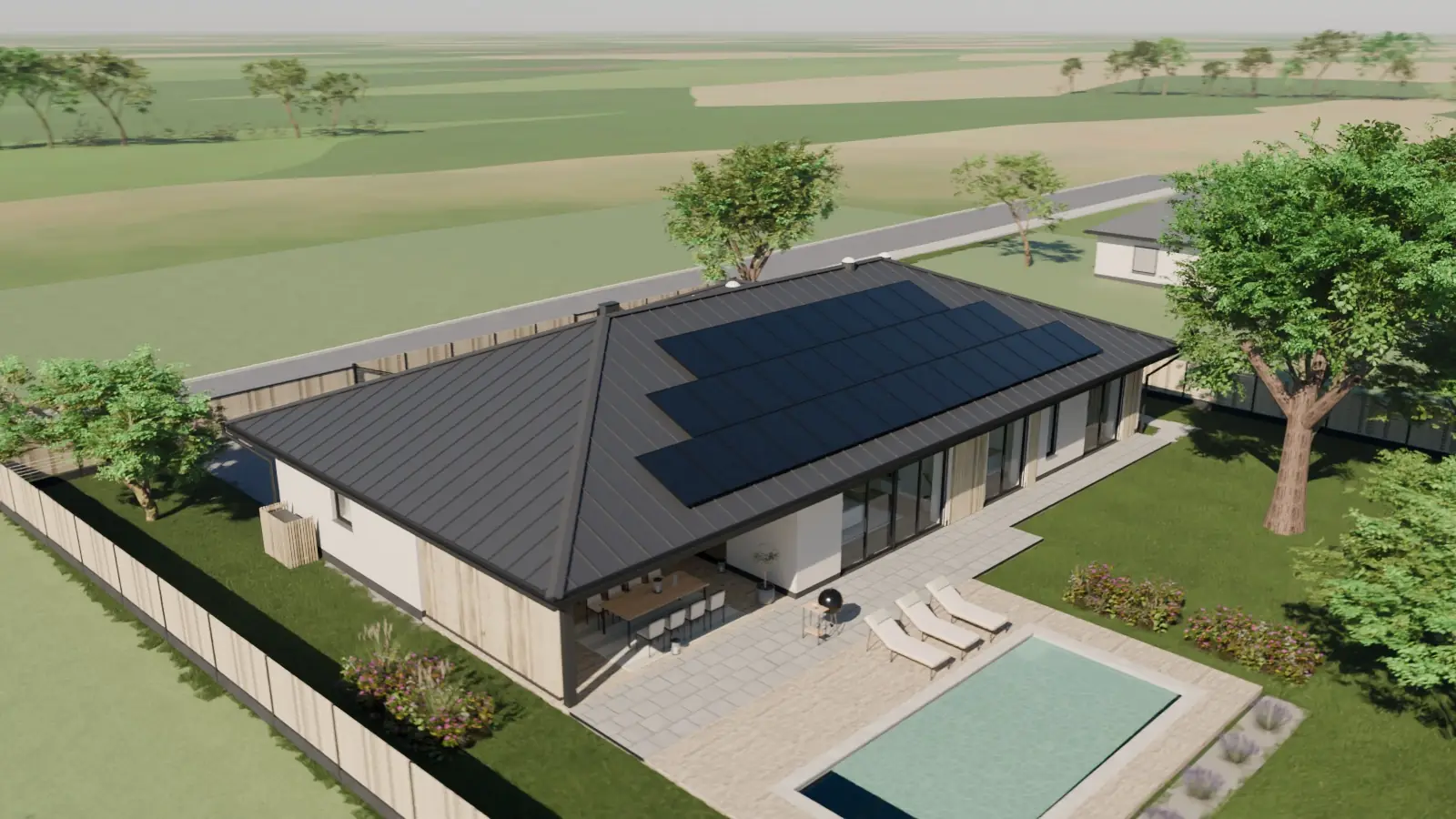

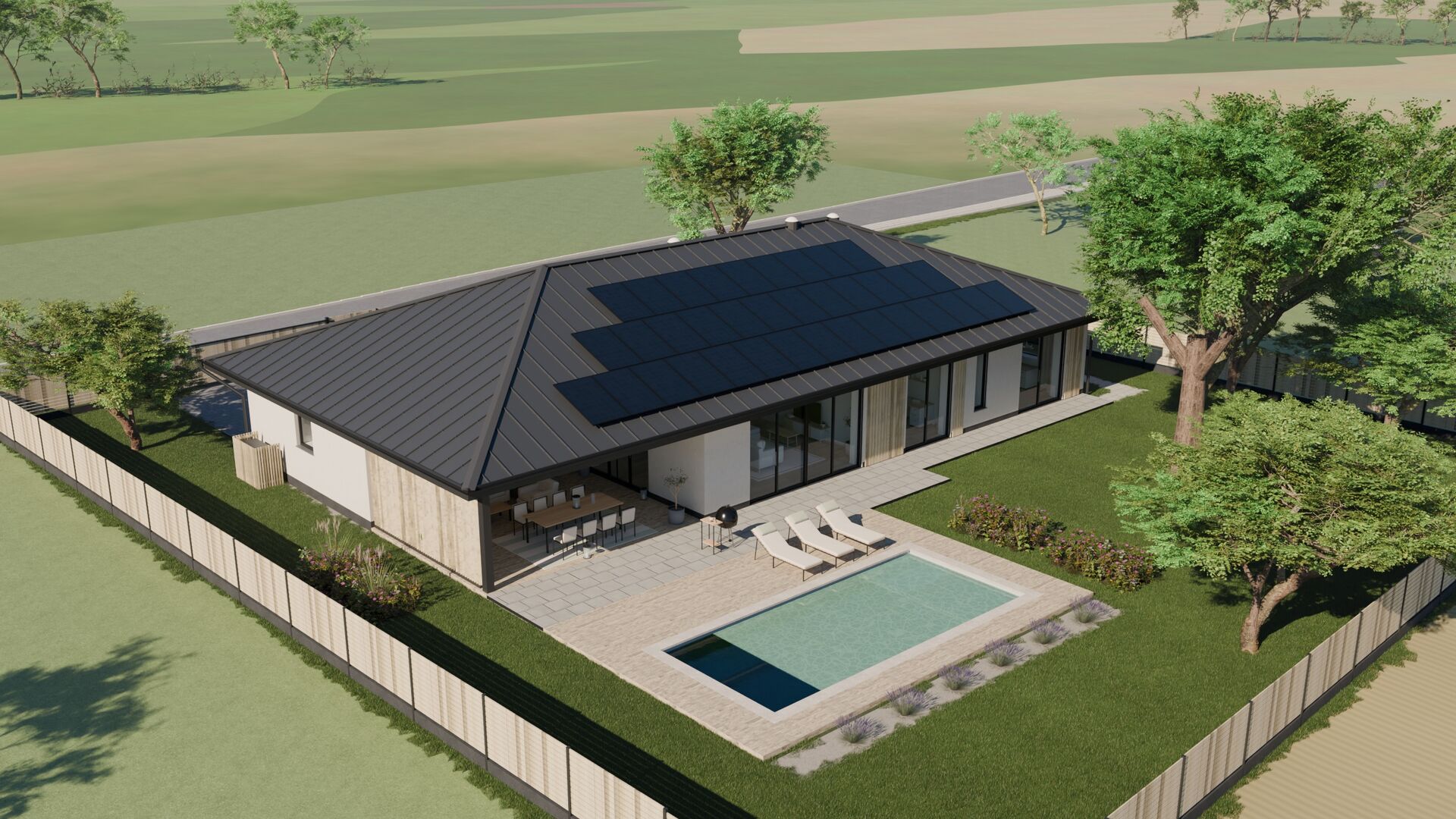

Sklon 22°, přesah 0,8 m, hřeben 5,8 m nad podlahou. 36 panelů, dohromady 15,5 kWp.

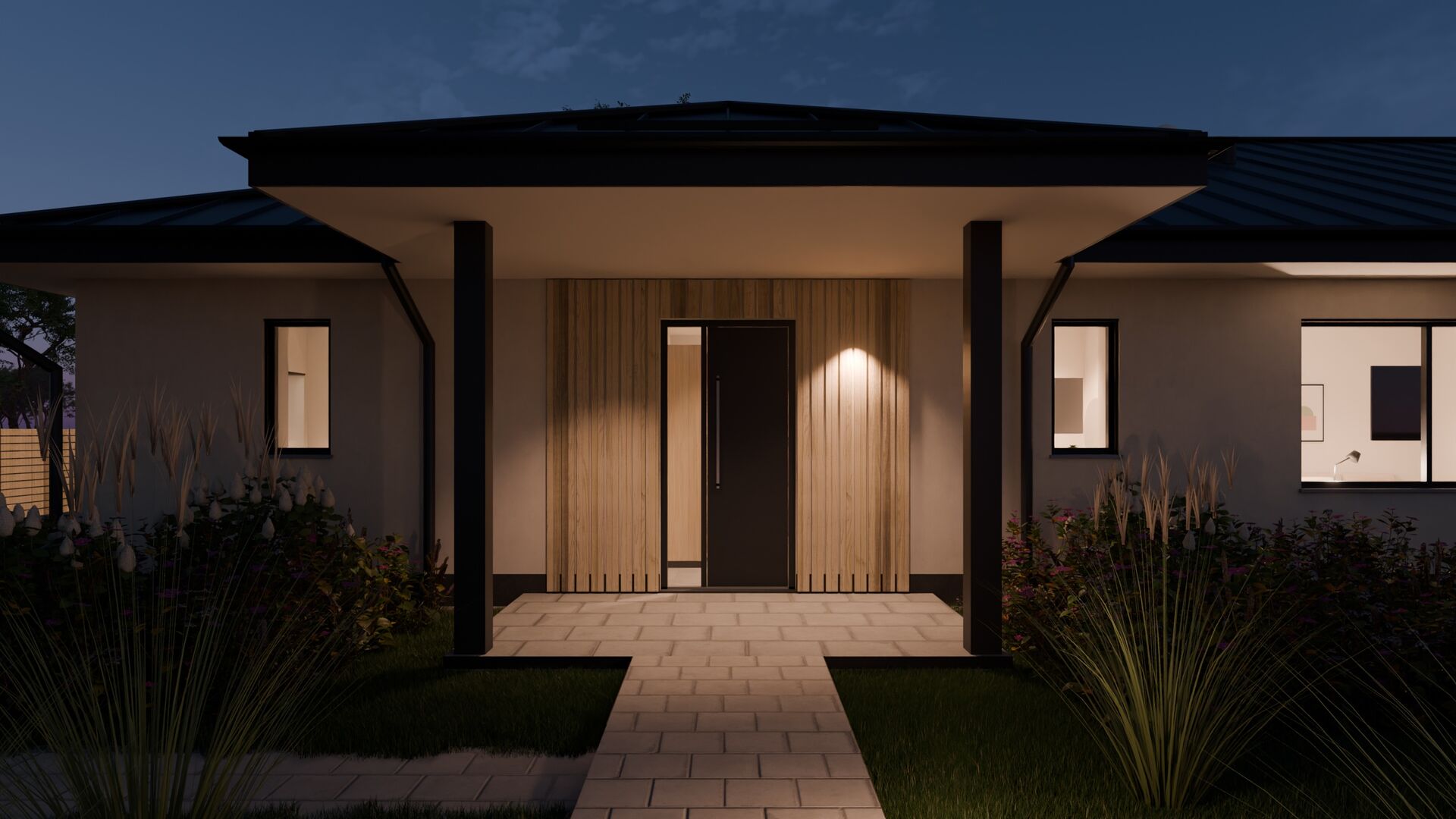

Vstup

Závětří na severní straně chrání vstup před deštěm.

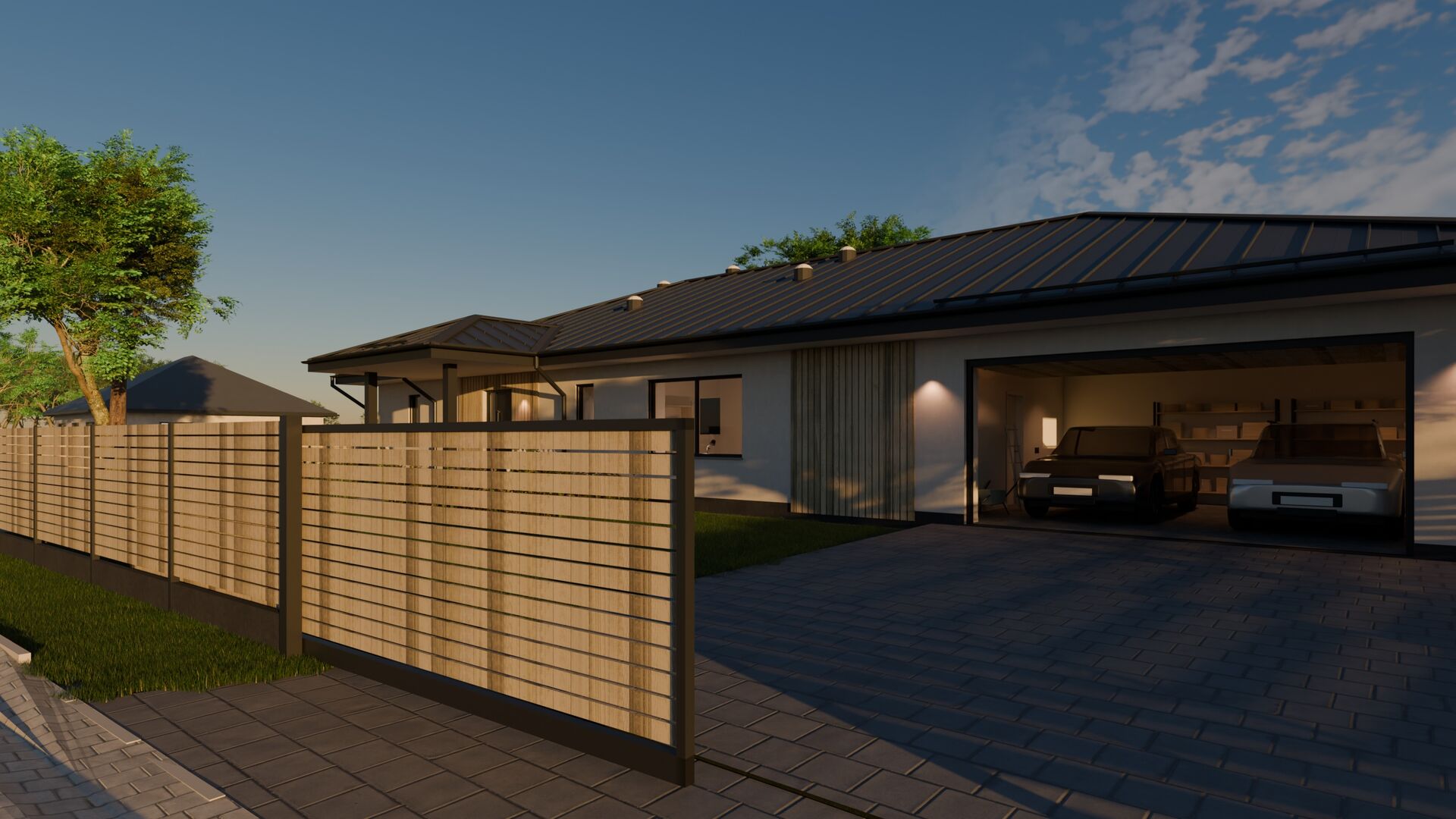

Garáž a příjezd

Garáž má 36,9 m², před ní vede příjezd až k bráně.

Obejít dům ve 3D

Dispozice

Den, noc a provoz na jednom podlaží

Barvy ukazují zóny domu. Plochy jsou čisté, bez zdí.

Denní zóna77,0 m²
Noční zóna74,7 m²
Provozní zóna51,6 m²
Terasa35,9 m²

Světlo

Stejný dům, jiná hodina

Posuňte předěl: vlevo 17:45, vpravo 21:15.

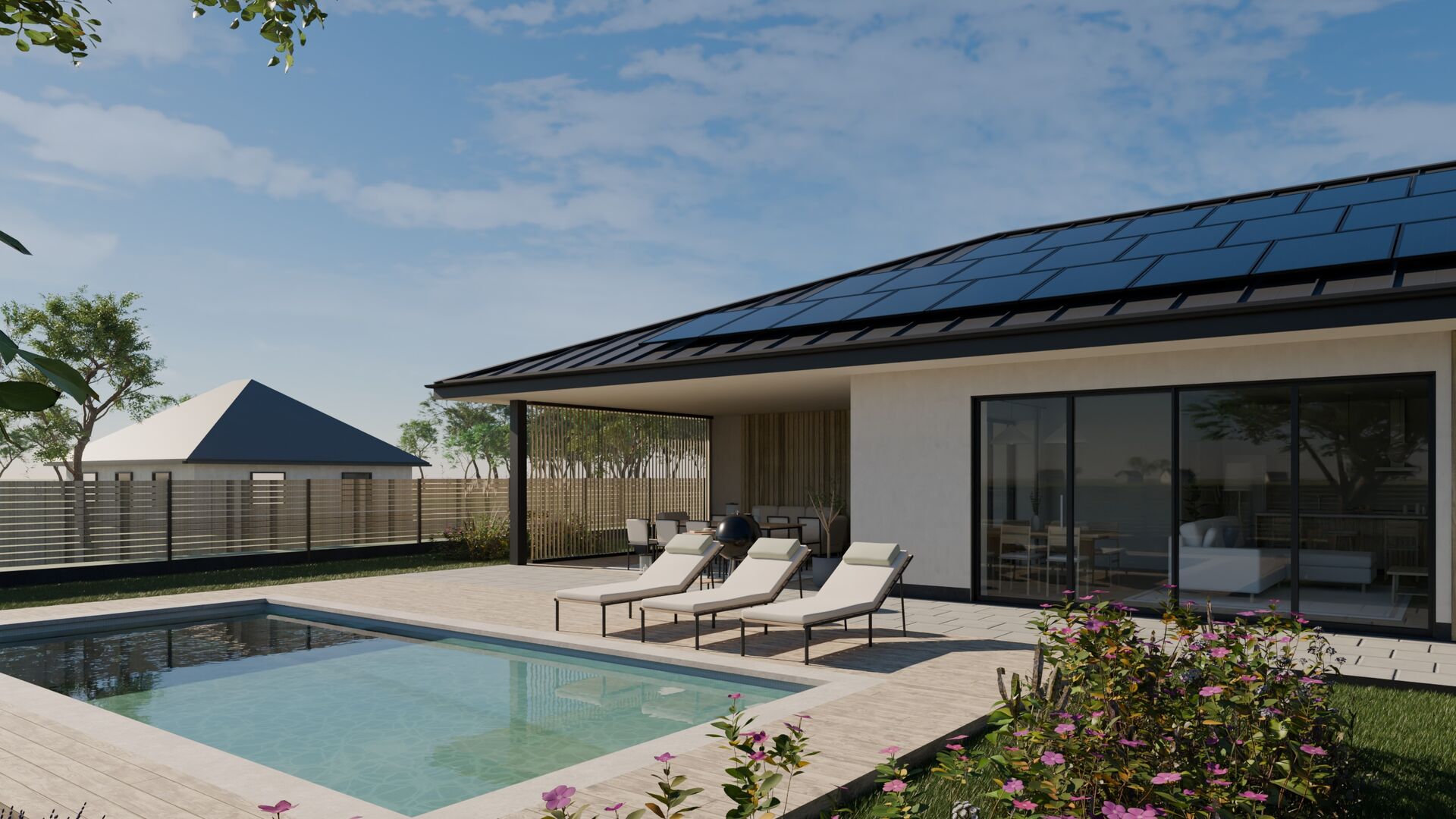

Krytá terasa a prosklená stěna obývacího pokoje za bazénem v bočním odpoledním slunci.

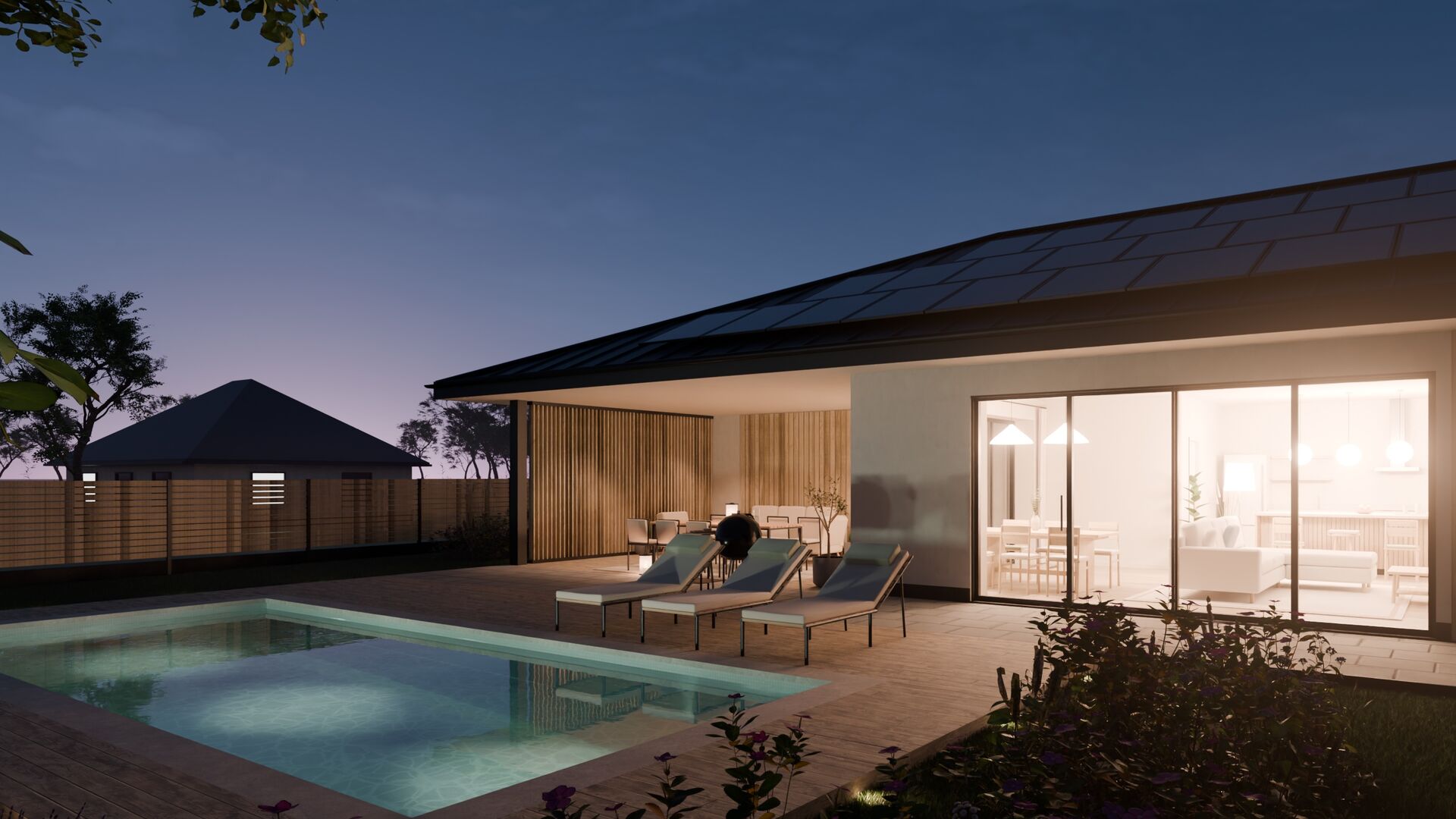

Rozsvícená terasa a obývací pokoj se zrcadlí v bazénu, nad valbovou střechou modrá obloha po západu slunce.

Odpoledne 17:45Po západu slunce 21:15

Energie

Teplo z čerpadla, proud ze střechy

36 panelů na střeše (15,5 kWp) a tepelné čerpadlo. Vlastní předpoklady zadáte na stránce Energie.

16,2 MWh

elektřiny ze střechy za rok

3,9 kW

tepelná ztráta při −12 °C

24 kWh/m²

na vytápění za rok

83 %

spotřeby pokryje střecha, s baterií 10 kWh

Zkusit vlastní čísla

Jak dům vznikl

Jeden model, celý dům

Dům je popsaný jedním datovým modelem: osy zdí, místnosti, okna, střecha a pozemek. Kreslí se z něj půdorys, staví 3D model i rendery a počítá slunce, energie a rozpočet. Posunete zeď a přepočítá se všechno.

Next.js, React a three.js na webu, Blender a Cycles pro modely a rendery, PVGIS pro sluneční data.

Dům, pozemek i sousedé jsou vymyšlení. Výpočty jsou skutečné, jen orientační.

Zdrojový kód na GitHubu

Galerie21. června

Pohledy zvenku i zevnitř

Prozkoumat
